保温隔热凝胶
保温隔热凝胶
ADS-BW088

ADS-BW088保温隔热凝胶是一种新型建筑用隔热保温材料。主要有效成份为二氧化硅气凝胶、无机纳米空心微珠、高性能阻燃剂、胶凝材料、助剂等。干燥后形成绝热保温涂层,导热系数低至0.024W/(m ·K),可有效减少墙面表层的热量传递。该无机粉料具有导热系数低,粘结强度高,保温、隔热、防水、防霉变等性能好,干燥时间短,收缩率低,干燥后不易开裂等特点。适用于室内外墙面和屋面;适用于水泥砂浆、混凝土、石膏板等各种基层和特殊基层。

产品特点

新型墙体薄涂工艺,建筑内外墙通用;

气凝胶材料构成,导热系数低;

凝胶膏状材料,无需加水搅拌;

纳米合成材料,杜绝空鼓开裂;

20mm 厚涂一次成型,找平、节能一体化。



适应范围

适用于建筑内外墙体和屋面等,水泥砂浆表面,混凝土、石膏表面,装配式住宅。(施工5-15mm可以满足绿建节能设计要求)。

技术参数
检测项目单位数据
外观状态
膏体
施工方法
刮涂、抹涂、喷涂
规格20KG、25Kg
导热系数W/( m.K)0.024.
比重kg/L0.5
干密度kg/m³250
施工温度≥5
干膜厚度mm≥10
材料用量kg/m²0.8( 1mm厚)
干燥时间h24 (10mm 厚度,表干)

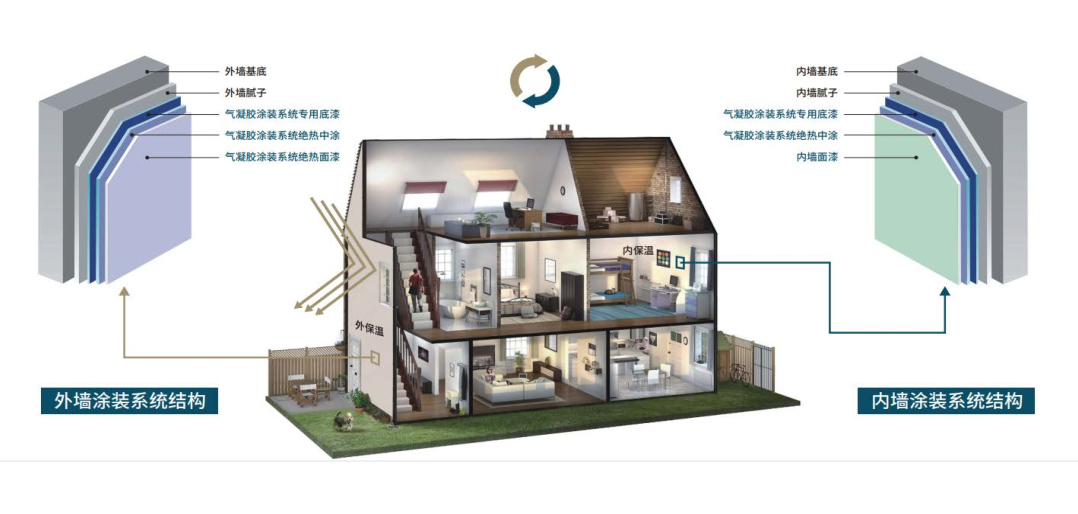

施工流程

3.1 ADS-BW088保温隔热凝胶:施工应按基层处理→基层冲筋打点--- ADS-BW088 无机硅声能凝胶→面漆的顺序进行,并应符合下列规定:

涂饰工程后一道材料应在前一道材料表面干燥后进行施工;涂饰材料应涂饰均匀,各层涂饰材料应结合牢固。

3.2 基层处理应符合下列规定:

3.2.1 墙体基层表面应清理干净;

当基层表面含水率大于 10%时,宜晾干至 10%以下;当基层面含水率小于或等于 8%,宜进行喷水湿润,晾至表面无水渍后,用外墙界面剂进行毛化处理;

3.2.2 当基层表面 pH 值大于 10 时;宜用耐水耐碱腻子刮涂封闭。

3.4 面漆施工应符合下列规定:

3.4.1 同一墙面或同一作业面同一颜色的涂饰应用相同批号的材料;

3.3 ADS-BW088保温隔热凝胶涂层宜采用批刮或喷涂施工。批刮施工应分道进行,各层间应压实粘结牢固;喷涂施工厚度可根据喷涂机频率具体现场调正。

3.4.3 涂饰施工应自上而下、先细部后大面进行,涂饰施工分段应以墙面分格缝(线)、阴阳角或落水管为分界线,并应做好接茬部位的处理;

3.4.2 涂饰宜采用辊涂、刷涂或喷涂工艺。辊涂和刷涂时,应充分盖底、不透虚影、表面均匀。喷涂时,应控制涂料粘度和喷枪压力,保持涂层均匀、不露底、不流坠、色泽均匀;

3.4.4 面漆需涂饰两遍,效果最佳。

3.5 ADS-BW088保温隔热凝胶施工完毕,应按材料的特点进行养护。

3.6 被污染的部位,应在涂饰材料未干时清除。


注意事项

注意事项:

1、施工前必须对被涂墙面进行处理,确保墙面密实、无浮灰、无油脂、不起壳及无剥落现象;

2、施工温度不得低于5℃,空气湿度不得超过85%,墙面含水率需小于10%、 pH值小于10时方可施工;在大雾高湿、降雨前后不宜施工;

3、本产品不建议开袋后长期存放,加水搅拌后,尽快使用;

4、每遍涂层施工间隔应在24小时以上(当在寒冷或潮湿的气候下施工时,应适当延长间隔时间);

5、需充分干燥后,方可进行后序工序,最后一道施工完毕后,一般需养护3天;按一般物资运输。

6、产品应储存于5~35℃阴凉干燥处,不可在户外暴晒储存,有效储存期为3个月。不燃不爆,可按一般物资运输。

本产品为新型材料产品,具体施工及配套方案请电话咨询。


相关案例
桂林中国建设银行

桂林中国建设银行

湛江博达天禧

湛江博达天禧

湛江城市印象花园

湛江城市印象花园

湛江金榜华庭

湛江金榜华庭

湛江铭鹏紫荆府

湛江铭鹏紫荆府

无锡鼎尚皇冠酒店

无锡鼎尚皇冠酒店

南宁九樾府

南宁九樾府

湛江御景华府

湛江御景华府

东莞天和华府

东莞天和华府
